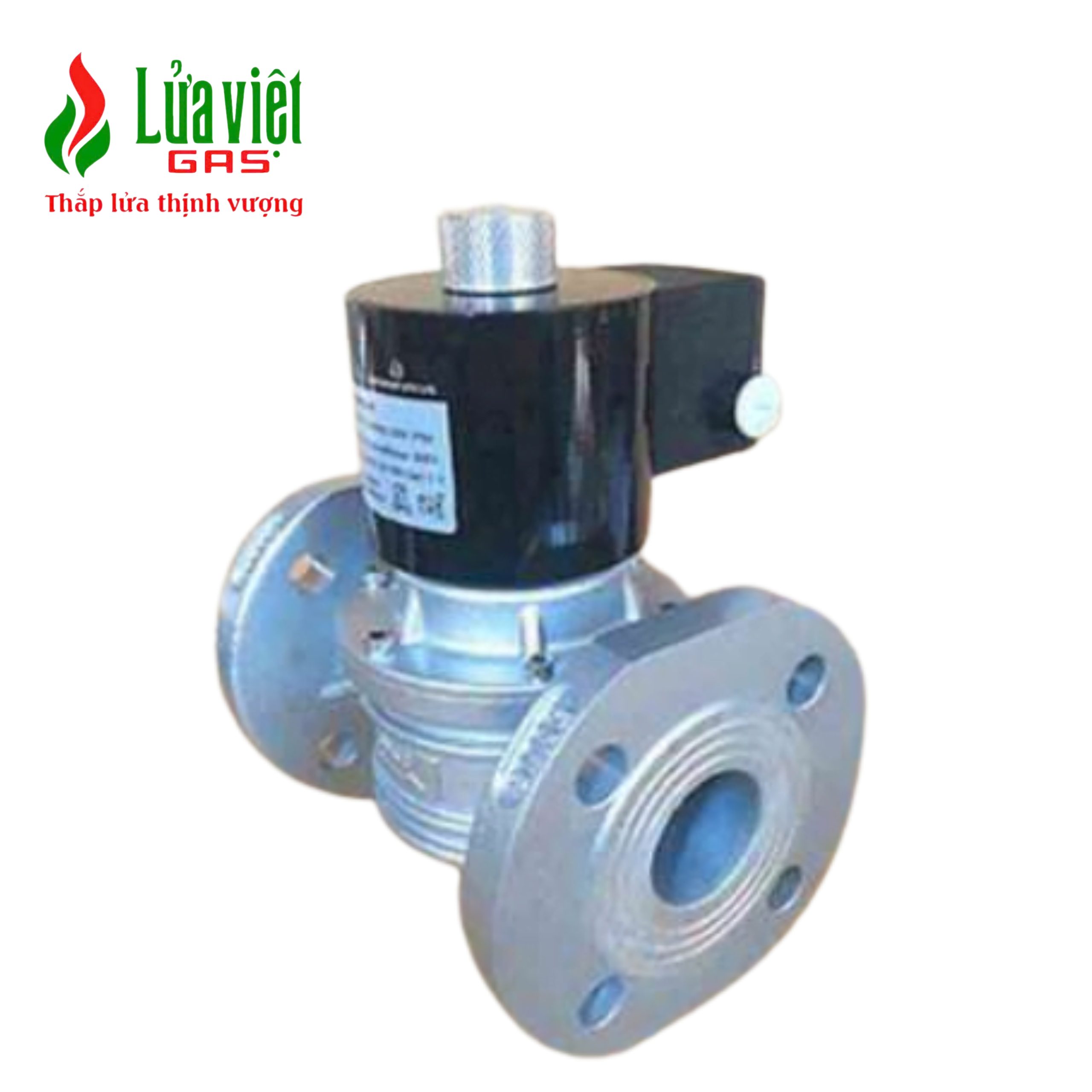

Van điện từ Warmfvalve DN40 nối bích là van điện từ đóng/ngắt gas hơi áp thấp, cỡ DN40 (1-1/2″), kết nối mặt bích, cuộn coil 220–240 V AC. Van được dùng để ngắt gas tự động khi hệ thống báo rò rỉ phát hiện sự cố, phù hợp đường ống tổng nhà xưởng cần tháo lắp bảo trì nhanh, van lắp ngoài trời tại trạm cấp gas.
Thông số kỹ thuật
| Model | WFS40F |
|---|---|
| Thương hiệu / xuất xứ | Warmfvalve – Trung Quốc |
| Cỡ van | DN40 (1-1/2″) |
| Đường kính ngoài ống tương ứng | 48,3 (ống phi 49) mm |
| Kiểu kết nối | Mặt bích |
| Áp suất đầu vào tối đa | 360 mbar (36 kPa ≈ 5,2 psi) |
| Môi chất | Gas hơi (LPG, khí thiên nhiên) áp thấp |
| Điện áp cuộn coil | 220–240 V AC, 50–60 Hz |
| Công suất coil | 60 W |
| Nhiệt độ làm việc | −15 đến +60 °C |
| Phân khúc | Loại B (cao cấp) của Warmfvalve |
Hiệu chỉnh: tài liệu cũ ghi áp suất vào tối đa “36 bar (5,3 psi)” là nhầm đơn vị – 5,3 psi tương đương khoảng 360 mbar, đúng với dải áp của van điện từ gas áp thấp.
Lắp ở đâu trong hệ thống gas?
Vì áp suất vào tối đa chỉ 360 mbar, van phải lắp sau van điều áp cấp 2 (hoặc sau cấp 1 nếu áp đã đặt ≤ 0,36 bar), không lắp trên đường gas lỏng hay đường hơi áp cao. Thứ tự thường dùng: van khóa tay → lọc gas → van điện từ → đồng hồ/ thiết bị đốt. Van nhận tín hiệu từ bộ điều khiển máy báo rò rỉ gas: khi đầu dò phát hiện nồng độ gas vượt ngưỡng, bộ điều khiển cắt/đổi tín hiệu điện và van đóng ngay.
- Lắp đúng chiều mũi tên dòng chảy trên thân van; coil hướng lên trên.
- Dùng gioăng chịu LPG, siết bu lông chéo đều; có giá đỡ ống hai bên van.
- Khi đặt hàng, xác nhận kiểu van thường đóng (NC) hay thường mở (NO) khớp với sơ đồ đấu nối của bộ điều khiển báo dò.
- Thử kín toàn tuyến sau lắp và thử chức năng ngắt cùng hệ thống báo rò định kỳ.
Thiết bị thường lắp cùng
- Lọc gas tinh cùng cỡ: Lọc gas tinh Warmfvalve WFM40P
- Van điều áp cấp 2 phía trước: Van điều áp cấp 2 Warmfvalve WF1803-20
- Bộ báo rò điều khiển van: Bộ điều khiển trung tâm Sunghwa SHT970 kèm đầu dò phù hợp
Chọn cỡ khác trong dòng Warmfvalve
Nhỏ hơn: van điện từ Warmfvalve DN40. Lớn hơn: van điện từ Warmfvalve DN50. Cùng cỡ, kiểu nối ren: DN40 nối ren. Xem tất cả trong danh mục van điện từ gas.
Câu hỏi thường gặp
Bích của van DN40 theo tiêu chuẩn nào?
Kích thước bích theo thiết kế của hãng; khi đặt hàng cần đối chiếu số lỗ bu lông, đường kính tâm lỗ với bích đối ứng trên đường ống (JIS 10K/DIN PN16…) để tránh phải gia công lại.
Vì sao chọn van bích thay vì ren?
Van bích tháo ra bảo trì mà không phải xoay cả đoạn ống, và ít nguy cơ nứt ren khi ống rung hoặc giãn nở nhiệt. Chi phí cao hơn bản ren DN40 ren.
Mất điện thì van đóng hay mở?
Phụ thuộc kiểu van: van thường đóng (NC) tự đóng khi mất điện – an toàn hơn cho bếp và lò; van thường mở (NO) giữ mở khi mất điện và chỉ đóng khi có tín hiệu từ bộ báo rò. Kỹ sư Lửa Việt sẽ chọn kiểu phù hợp sơ đồ của anh/chị.
