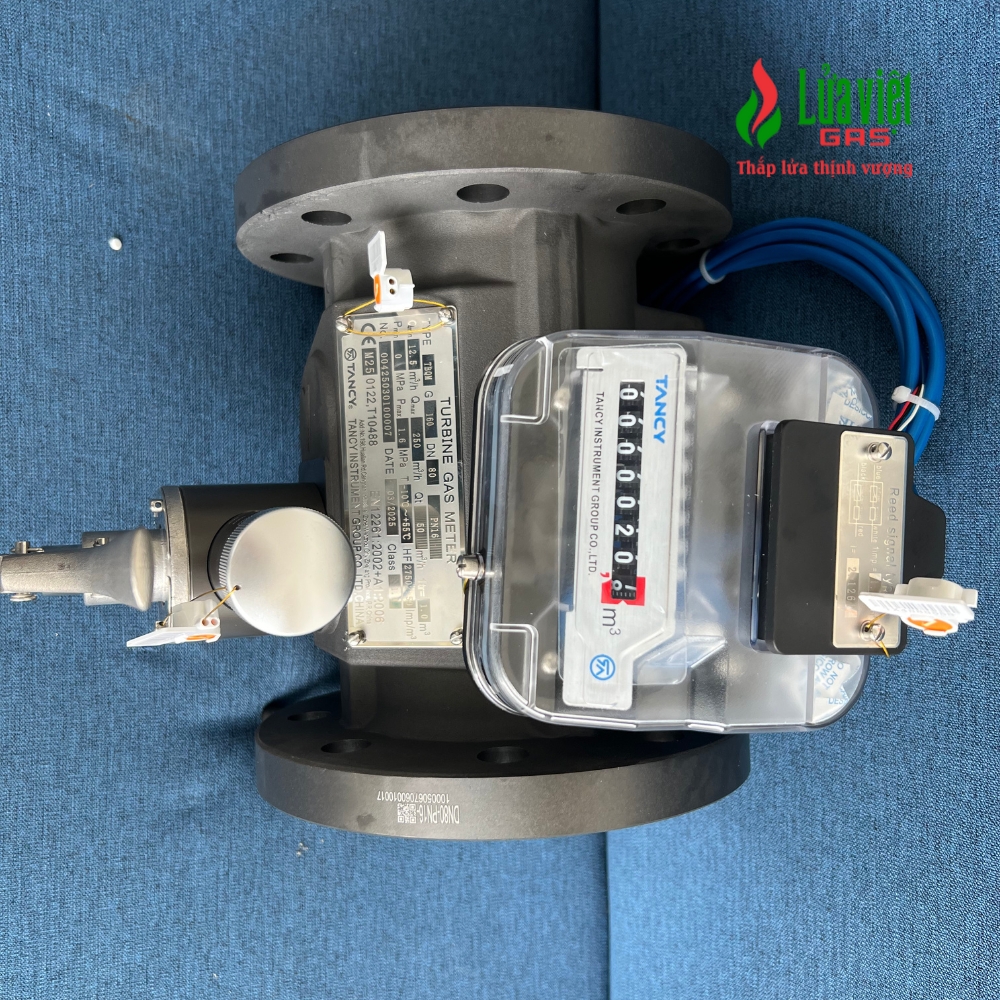

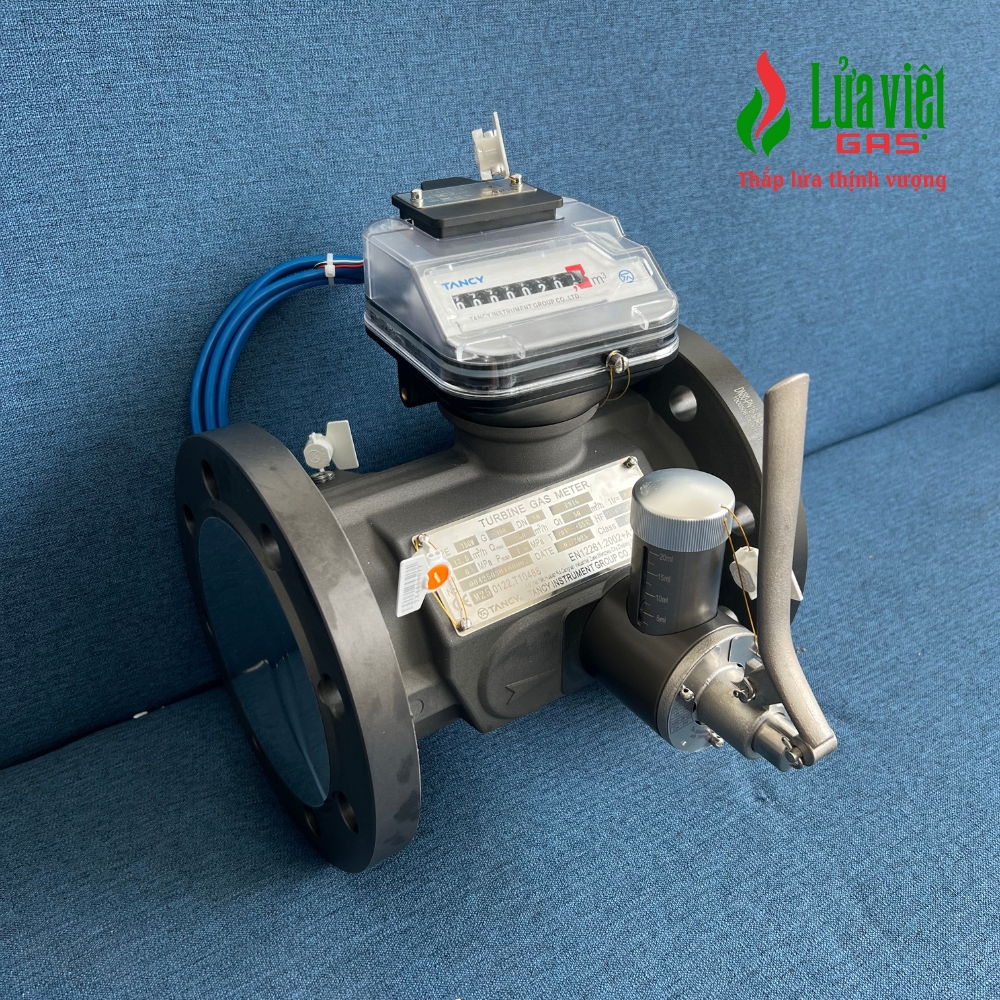

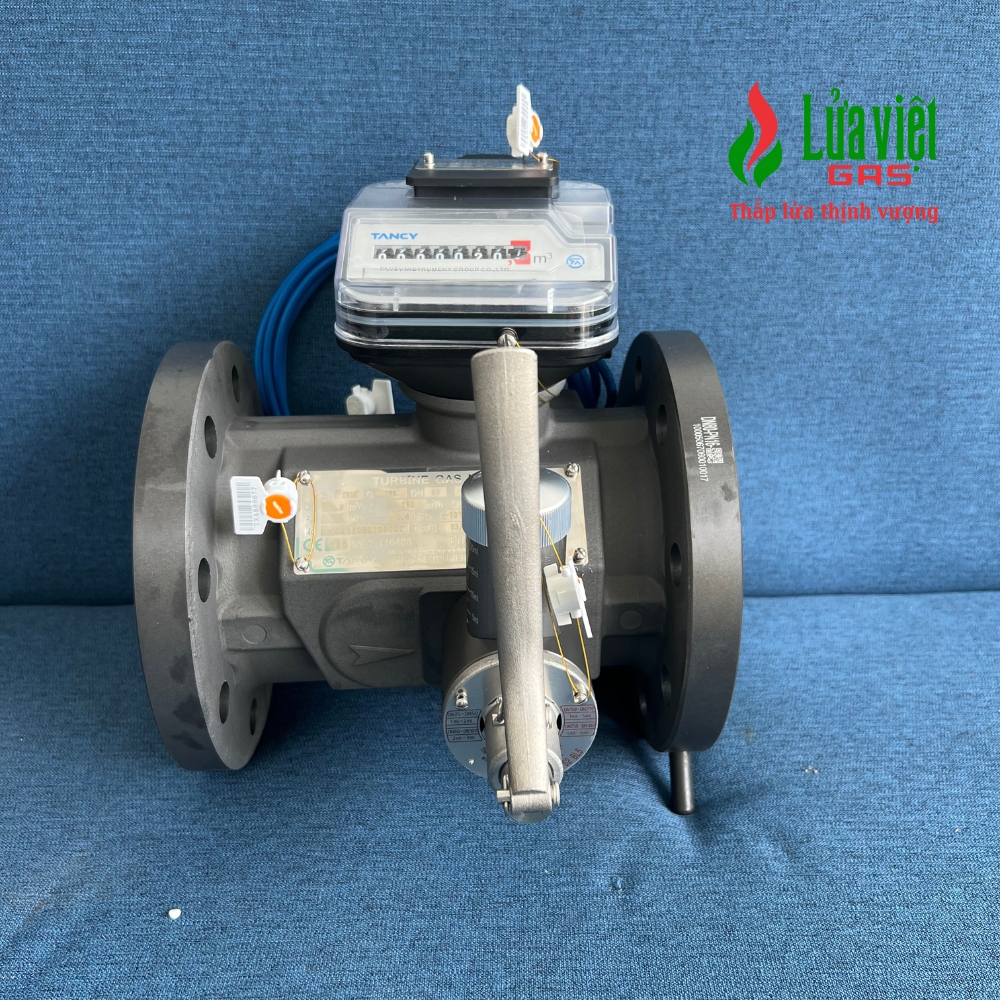

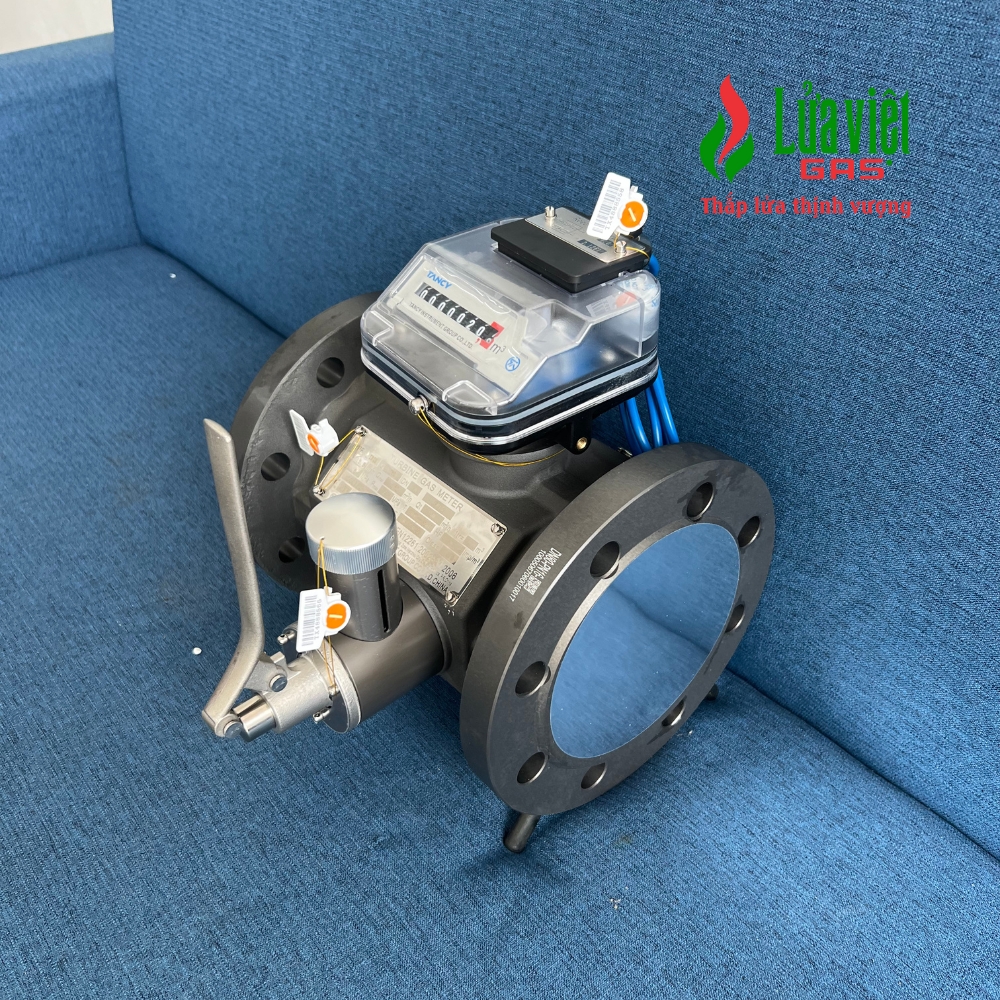

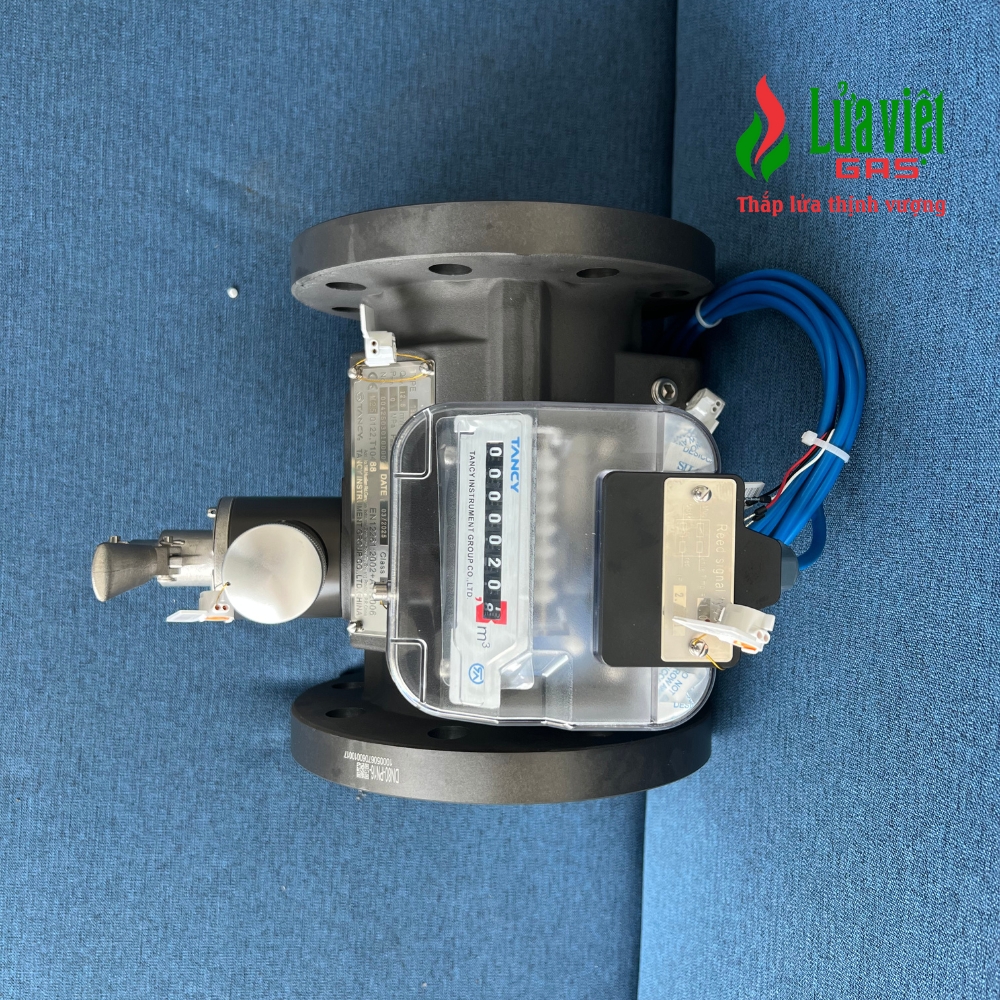

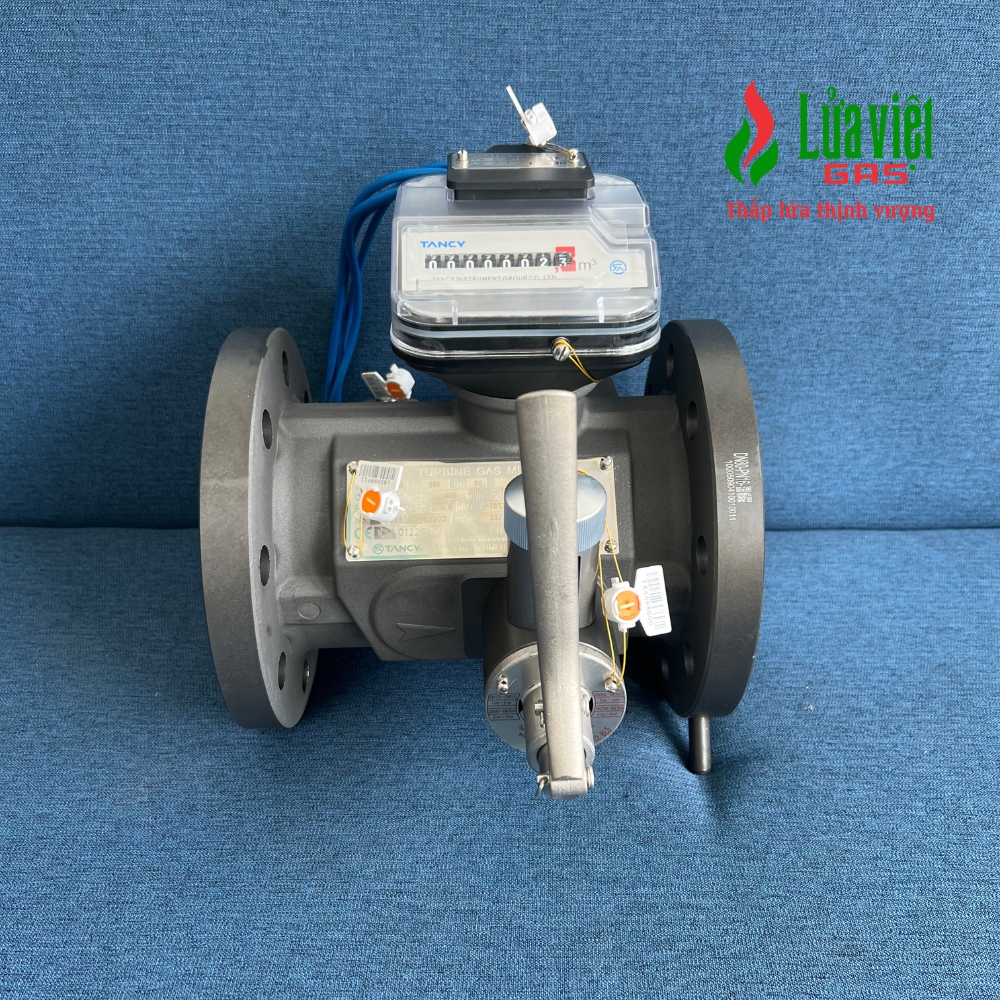

Đồng hồ lưu lượng tuabin Tancy TBQM – G160 là thiết bị đo lưu lượng khí công nghiệp chính xác, được thiết kế để đo lường lưu lượng khí trong các hệ thống khí tự nhiên, khí công nghiệp và khí nén. Với công nghệ tuabin tiên tiến và kết cấu chắc chắn, Tancy TBQM – G160 hoạt động hiệu quả trong điều kiện môi trường khắc nghiệt, chịu được áp suất và nhiệt độ cao. Sản phẩm này được trang bị bộ đếm cơ học tám chữ số, giúp ghi lại thể tích khí hoạt động một cách chính xác và dễ dàng.
Đồng hồ Tancy TBQM – G160 đáp ứng các tiêu chuẩn quốc tế, giúp tăng cường độ tin cậy trong các ứng dụng đo lường khí thương mại và công nghiệp. Thiết bị còn được trang bị các tính năng vượt trội như khả năng tạo xung LF và cảm biến tần số cao, cho phép đo lường chính xác lưu lượng khí và phát hiện sự cố trong hệ thống.
Thông số kỹ thuật nổi bật
Nhiệt độ môi chất: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ môi trường: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ lưu trữ: từ -30°C đến +60°C
Áp suất vận hành: tối đa 110 bar (theo thông số kỹ thuật của vỏ đồng hồ)
Cấp bảo vệ: IP67 – bảo vệ chống bụi và nước
Vật liệu:
Vỏ đồng hồ: hợp kim nhôm/thép
Roto tuabin: hợp kim nhôm
Đầu chỉ số đồng hồ: polymer ổn định UV kỹ thuật, nhôm tùy chọn
Phê duyệt:
PED: Hpi / 222-103-Q-06
ATEX: II 1 G Ex ia IIC T4 Ga
MID: T10488 – NMi Certin
OIML: Đồng hồ đo khí loại TBQM đáp ứng các yêu cầu của OIML R137-1 & 2: 2012, được NMI xác nhận
Độ lặp lại: < 0,1%
Quá tải ngắn hạn: lên đến 1,25 lần Qmax
Tỷ lệ thay đổi áp suất: < 0,35 bar FS
Bộ đếm: bộ đếm con lăn cơ học tám chữ số
Đầu ra xung: 1 bộ xung LF (tiếp điểm), 1 tiếp điểm chống giả mạo; tùy chọn thêm 1 bộ xung HF hoặc 2 bộ xung HF
Kết nối:
Áp suất: 1 kết nối với ren ¼” NPT
Nhiệt độ: 1 ống đo nhiệt với ren G ¼” (tùy chọn)
Ứng dụng Đồng hồ lưu lượng tuabin Tancy TBQM – G160
Đồng hồ lưu lượng tuabin Tancy TBQM – G160 được sử dụng rộng rãi trong các hệ thống công nghiệp và thương mại, bao gồm:
Đo lưu lượng khí trong các nhà máy điện, nhà máy hóa chất, cơ sở sản xuất sử dụng khí làm nguyên liệu.
Hệ thống phân phối khí và trạm khí công nghiệp.
Đo lường khí trong các ứng dụng thương mại kết hợp với đồng hồ đo khí quay và tua bin.
Các ứng dụng yêu cầu độ chính xác cao và khả năng chịu áp suất lớn.
Hướng dẫn lắp đặt Đồng hồ lưu lượng tuabin Tancy TBQM – G160
Lắp đặt đồng hồ tại vị trí thuận tiện để dễ dàng kiểm tra và bảo trì.
Đảm bảo kết nối chắc chắn với hệ thống đường ống khí, sử dụng băng Teflon hoặc vật liệu làm kín chuyên dụng để tránh rò rỉ.
Đặt thiết bị theo đúng hướng dòng chảy để đảm bảo đo chính xác.
Kiểm tra kỹ các mối nối và kết nối điện trước khi vận hành.
Tránh lắp đặt gần nguồn nhiệt hoặc môi trường ẩm ướt để bảo vệ tuổi thọ thiết bị.
Hướng dẫn bảo trì & vệ sinh định kỳ
Kiểm tra và bảo trì thiết bị định kỳ từ 3 đến 6 tháng hoặc theo yêu cầu của nhà sản xuất.
Vệ sinh bề mặt và bộ phận cảm biến để duy trì độ chính xác và hiệu suất tối ưu.
Hiệu chỉnh thiết bị và thay thế các linh kiện hao mòn khi cần thiết.
Lưu giữ lịch sử bảo trì để theo dõi hiệu quả sử dụng thiết bị.
Khuyến nghị chuyên gia
Đồng hồ lưu lượng tuabin Tancy TBQM – G160 là lựa chọn lý tưởng cho các ứng dụng đo lường khí công nghiệp và thương mại. Với độ chính xác cao và khả năng chịu áp suất lớn, thiết bị này giúp tối ưu hóa quy trình đo lường và kiểm soát khí. Để duy trì hiệu suất tốt nhất và kéo dài tuổi thọ thiết bị, khuyến nghị khách hàng sử dụng sản phẩm chính hãng và thực hiện bảo trì định kỳ đúng quy trình kỹ thuật.
Bảng tra lưu lượng đồng hồ :
Mô tả và hoạt động :
Đồng hồ đo tuabin TBQM là thiết bị đo lưu lượng thể tích khí cao cấp, được chứng nhận theo tiêu chuẩn MID (2014/32/EU) và OIML cho giao dịch thương mại. Với bộ đếm cơ học 8 chữ số, thiết bị này chuyển đổi dữ liệu thông qua xung điện tử để hiệu chuẩn thể tích về điều kiện tiêu chuẩn.
Hoạt động dựa trên nguyên lý tăng tốc dòng khí qua mặt cắt hình khuyên, khiến rôto nhôm quay với tốc độ tỷ lệ thuận với lưu lượng thực tế. Hệ thống được trang bị công nghệ chống giả mạo tiên tiến với tiếp điểm Reed và cảm biến tần số cao (HF), giúp phát hiện sự cố và bảo đảm độ tin cậy cao.
Lửa Việt Gas – Đơn vị nhập khẩu phân phối ủy quyền sản phẩm đồng hồ lưu lượng tancy tại Việt Nam.
