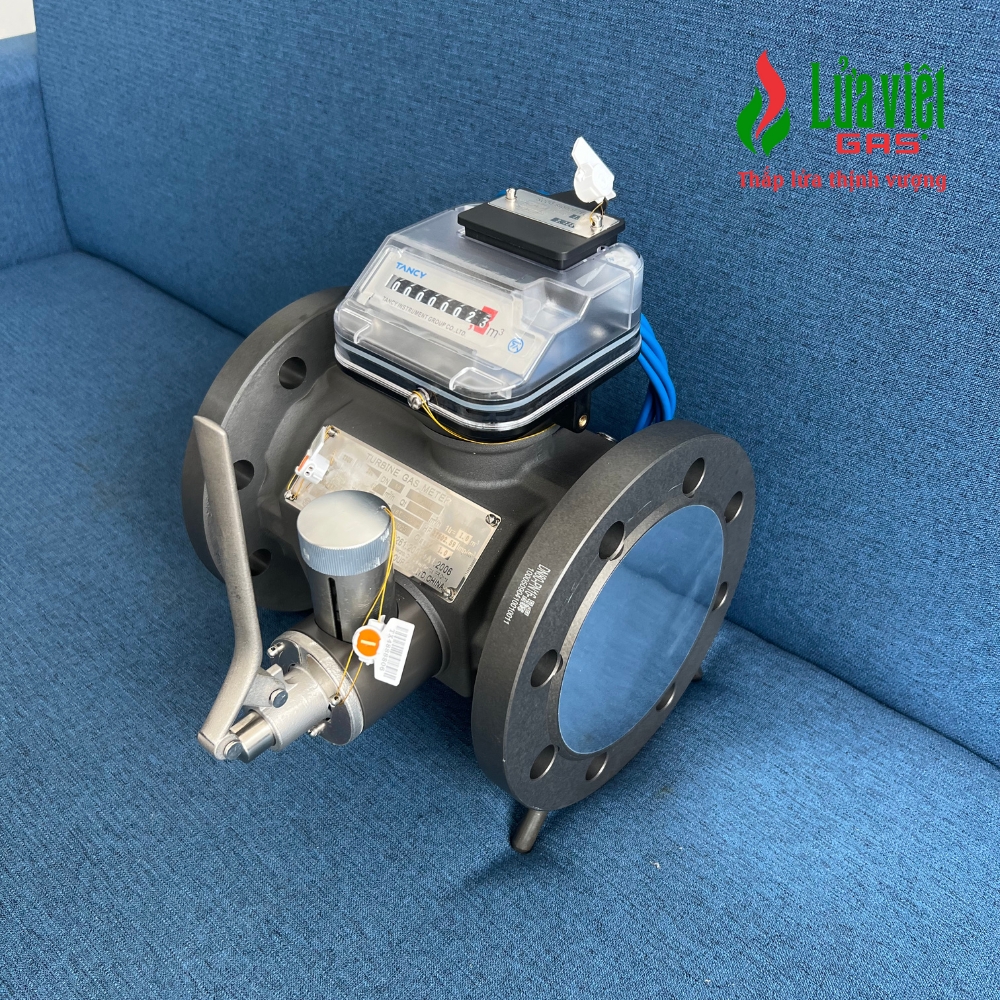

Đồng hồ lưu lượng tuabin Tancy TBQM – G250 là thiết bị đo lưu lượng khí công nghiệp chất lượng cao, được thiết kế để đo lường chính xác lưu lượng khí trong các hệ thống khí tự nhiên, khí công nghiệp và khí nén. Sử dụng công nghệ tuabin tiên tiến kết hợp với các vật liệu hợp kim nhôm bền bỉ, Tancy TBQM – G250 không chỉ cung cấp độ chính xác cao mà còn có khả năng vận hành ổn định trong môi trường áp suất và nhiệt độ khắc nghiệt.
Đồng hồ lưu lượng Tancy TBQM – G250 được trang bị bộ đếm cơ học tám chữ số, giúp ghi lại thể tích khí một cách chính xác. Đồng hồ này cũng có khả năng tạo xung LF và hỗ trợ cảm biến tần số cao (HF) cho phép đo lưu lượng khí với độ phân giải cao, rất phù hợp cho các ứng dụng yêu cầu độ chính xác tuyệt đối và hiệu suất tối ưu.
Thông số kỹ thuật nổi bật
Nhiệt độ môi chất: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ môi trường: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ lưu trữ: từ -30°C đến +60°C
Áp suất vận hành: tối đa 110 bar (theo thông số kỹ thuật của vỏ đồng hồ)
Cấp bảo vệ: IP67 – bảo vệ chống bụi và nước
Vật liệu
Vỏ đồng hồ: hợp kim nhôm/thép
Roto tuabin: hợp kim nhôm
Đầu chỉ số đồng hồ: polymer ổn định UV kỹ thuật, nhôm tùy chọn
Phê duyệt
PED: Hpi / 222-103-Q-06
ATEX: II 1 G Ex ia IIC T4 Ga
MID: T10488 – NMi Certin
OIML: Đồng hồ đo khí loại TBQM đáp ứng các yêu cầu của OIML R137-1 & 2: 2012, được NMI xác nhận
Độ lặp lại: < 0,1%
Quá tải ngắn hạn: lên đến 1,25 lần Qmax
Tỷ lệ thay đổi áp suất: < 0,35 bar FS
Bộ đếm: bộ đếm con lăn cơ học tám chữ số
Đầu ra xung: 1 bộ xung LF (tiếp điểm), 1 tiếp điểm chống giả mạo; tùy chọn thêm 1 bộ xung HF hoặc 2 bộ xung HF
Kết nối
Áp suất: 1 kết nối với ren ¼” NPT
Nhiệt độ: 1 ống đo nhiệt với ren G ¼” (tùy chọn)
Ứng dụng Đồng hồ lưu lượng tuabin Tancy TBQM – G250
Tancy TBQM – G250 là thiết bị lý tưởng cho các ứng dụng đo lường khí trong các ngành công nghiệp và thương mại, bao gồm:
Đo lưu lượng khí tự nhiên và khí công nghiệp: trong các nhà máy điện, nhà máy hóa chất, cơ sở sản xuất sử dụng khí làm nguyên liệu.
Hệ thống phân phối khí: tại các trạm khí và mạng lưới phân phối khí công nghiệp.
Ứng dụng đo lường thương mại: kết hợp với đồng hồ đo khí quay và tua bin, giúp đo lưu lượng khí chính xác trong các hệ thống khí công nghiệp.
Các ứng dụng công nghiệp đòi hỏi khả năng chịu áp suất lớn và độ chính xác cao trong môi trường khắc nghiệt.
Hướng dẫn lắp đặt
Vị trí lắp đặt: Lắp đặt đồng hồ ở vị trí dễ dàng tiếp cận để thuận tiện cho việc kiểm tra, bảo trì và hiệu chỉnh.
Kết nối hệ thống: Đảm bảo kết nối chắc chắn với hệ thống đường ống khí, sử dụng vật liệu làm kín chuyên dụng để tránh rò rỉ.
Hướng dòng chảy: Đảm bảo thiết bị được lắp đặt đúng hướng dòng chảy quy định để đảm bảo đo chính xác.
Kiểm tra kết nối: Kiểm tra kỹ các mối nối, đầu nối điện và cảm biến trước khi vận hành thiết bị.
Điều kiện môi trường: Tránh lắp đặt thiết bị gần nguồn nhiệt hoặc môi trường ẩm ướt để bảo vệ tuổi thọ thiết bị.
Hướng dẫn bảo trì & vệ sinh định kỳ
Bảo trì định kỳ: Thực hiện bảo trì và kiểm tra thiết bị từ 3 đến 6 tháng hoặc theo yêu cầu của nhà sản xuất.
Vệ sinh thiết bị: Vệ sinh bề mặt đồng hồ và các bộ phận cảm biến để duy trì độ chính xác và hiệu suất.
Hiệu chỉnh: Thực hiện hiệu chỉnh thiết bị khi cần thiết và thay thế các linh kiện hao mòn để đảm bảo hoạt động ổn định.
Lịch sử bảo trì: Lưu giữ lịch sử bảo trì để theo dõi hiệu quả sử dụng thiết bị.
Khuyến nghị chuyên gia
Đồng hồ lưu lượng tuabin Tancy TBQM – G250 là lựa chọn tối ưu cho các hệ thống khí công nghiệp và thương mại, nhờ vào độ chính xác cao, khả năng chịu áp suất lớn và bền bỉ trong môi trường khắc nghiệt. Thiết bị này giúp tối ưu hóa quy trình đo lường khí, giảm thiểu sai số trong đo lường và đảm bảo an toàn cho hệ thống. Để đảm bảo hiệu suất tốt nhất, khuyến nghị khách hàng sử dụng sản phẩm chính hãng và thực hiện bảo trì định kỳ theo đúng quy trình kỹ thuật.
Bảng tra lưu lượng đồng hồ
Mô tả và hoạt động
Đồng hồ đo tuabin TBQM là thiết bị đo lưu lượng thể tích khí cao cấp, được chứng nhận theo tiêu chuẩn MID (2014/32/EU) và OIML cho giao dịch thương mại. Với bộ đếm cơ học 8 chữ số, thiết bị này chuyển đổi dữ liệu thông qua xung điện tử để hiệu chuẩn thể tích về điều kiện tiêu chuẩn.
Hoạt động dựa trên nguyên lý tăng tốc dòng khí qua mặt cắt hình khuyên, khiến rôto nhôm quay với tốc độ tỷ lệ thuận với lưu lượng thực tế. Hệ thống được trang bị công nghệ chống giả mạo tiên tiến với tiếp điểm Reed và cảm biến tần số cao (HF), giúp phát hiện sự cố và bảo đảm độ tin cậy cao.
Lửa Việt Gas tự hào là nhà phân phối ủy quyền chính thức của đồng hồ lưu lượng Tancy tại Việt Nam, mang đến giải pháp đo lường chính xác cho các ứng dụng công nghiệp và thương mại.
