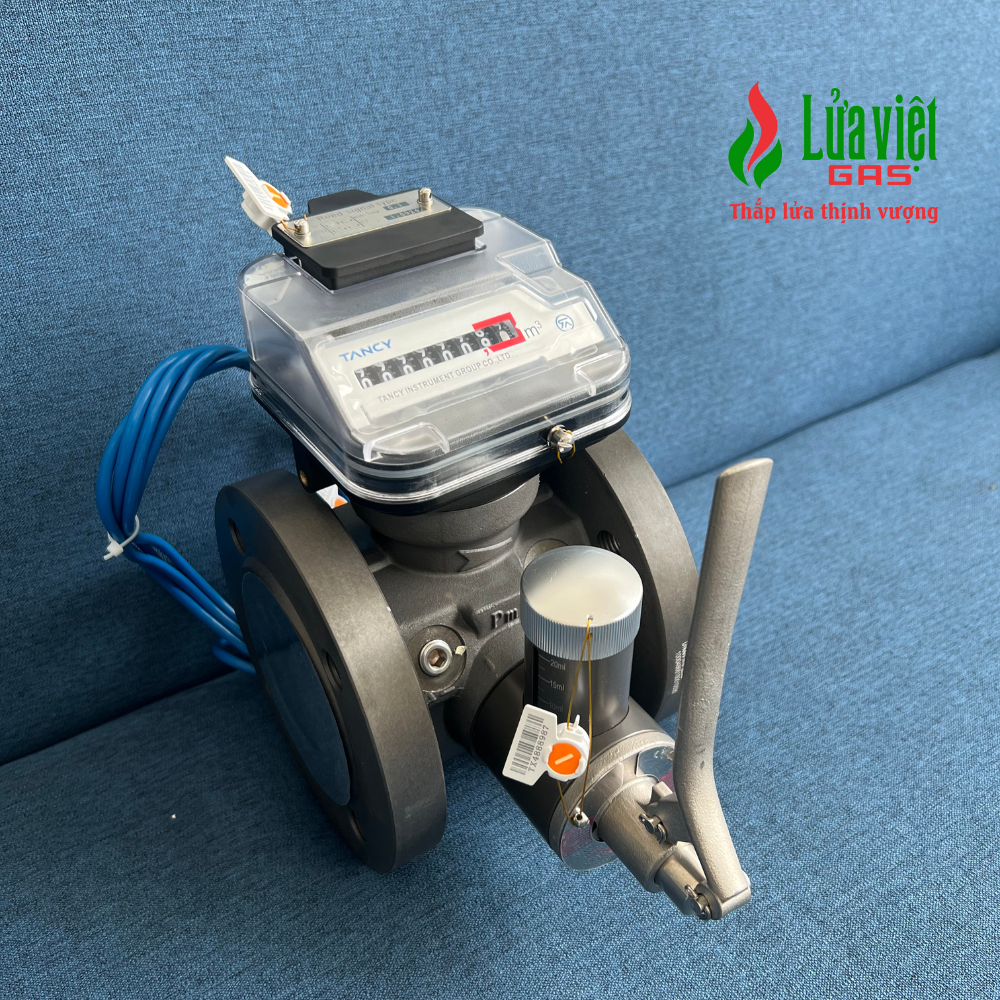

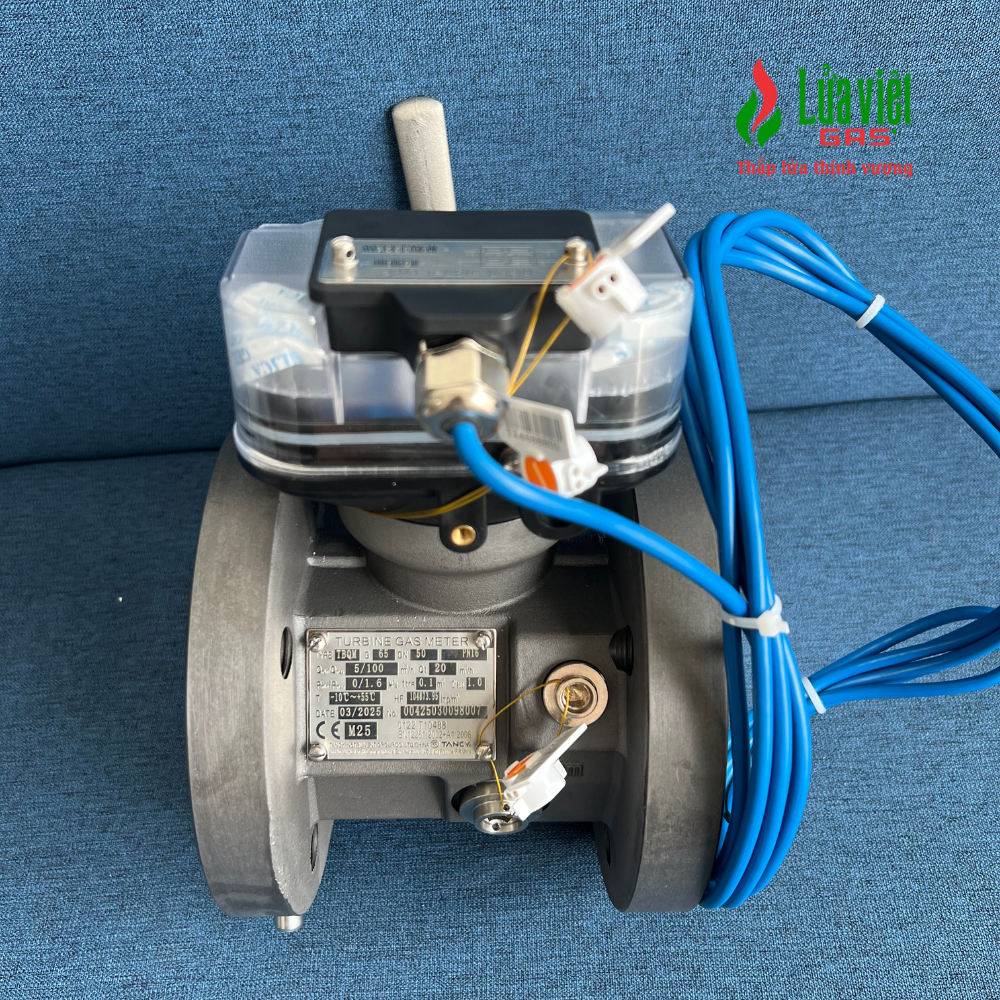

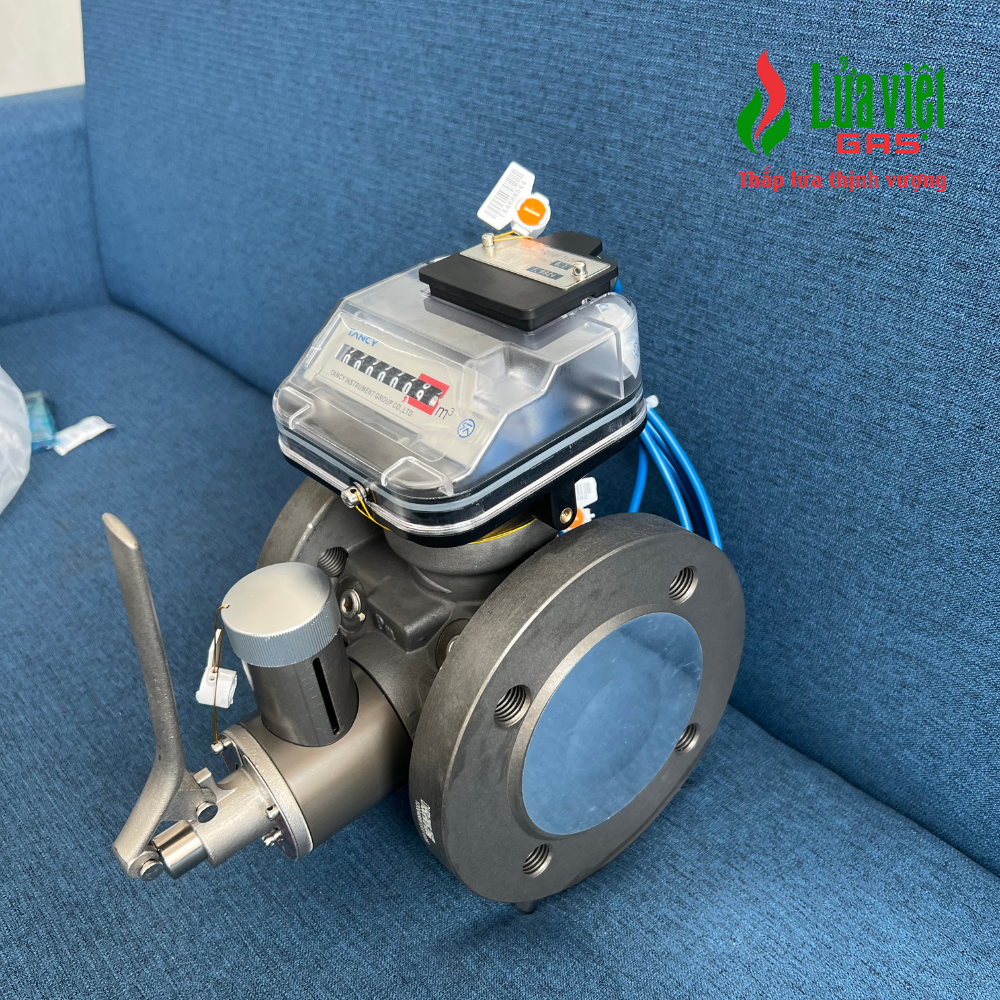

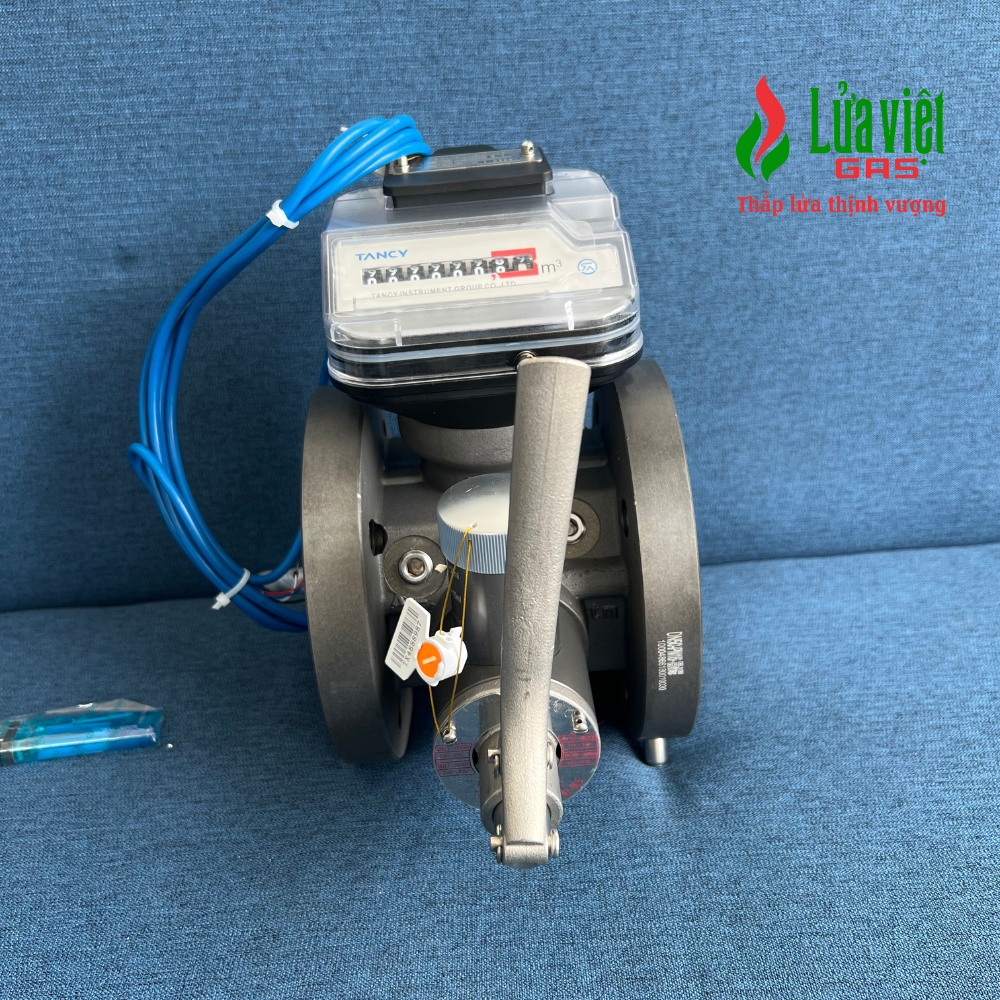

Đồng hồ lưu lượng tuabin Tancy TBQM – G65 là thiết bị đo lưu lượng khí chính xác, được thiết kế đặc biệt để đo lường khí tự nhiên, khí công nghiệp và khí nén trong các ứng dụng công nghiệp và thương mại. Với công nghệ tuabin tiên tiến, Tancy TBQM – G65 cung cấp độ chính xác cao, ổn định và độ bền vượt trội trong điều kiện khắc nghiệt về áp suất và nhiệt độ. Đồng hồ này được trang bị bộ đếm con lăn cơ học tám chữ số, cho phép ghi lại thể tích khí một cách chi tiết và chính xác.
Với khả năng chịu được áp suất lên tới 110 bar và cấp bảo vệ IP67, TBQM – G65 là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ chính xác cao trong việc đo lưu lượng khí, từ các hệ thống phân phối khí công nghiệp đến các nhà máy sản xuất sử dụng khí làm nguyên liệu. Sản phẩm tuân thủ các tiêu chuẩn MID, OIML và ATEX, đảm bảo tính hợp pháp và hiệu quả cao trong mọi môi trường làm việc.
Thông số kỹ thuật nổi bật
Nhiệt độ môi chất: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ môi trường: từ -20°C đến +60°C, MID: từ -10°C đến +55°C
Nhiệt độ lưu trữ: từ -30°C đến +60°C
Áp suất vận hành: tối đa 110 bar (theo thông số kỹ thuật của vỏ đồng hồ)
Cấp bảo vệ: IP67 – bảo vệ chống bụi và nước
Vật liệu:
Vỏ đồng hồ: hợp kim nhôm/thép
Roto tuabin: hợp kim nhôm
Đầu chỉ số đồng hồ: polymer ổn định UV kỹ thuật, nhôm tùy chọn
Phê duyệt:
PED: Hpi / 222-103-Q-06
ATEX: II 1 G Ex ia IIC T4 Ga
MID: T10488 – NMi Certin
OIML: Đồng hồ đo khí loại TBQM đáp ứng các yêu cầu của OIML R137-1 & 2: 2012, được NMI xác nhận
Độ lặp lại: < 0,1%
Quá tải ngắn hạn: lên đến 1,25 lần Qmax
Tỷ lệ thay đổi áp suất: < 0,35 bar FS

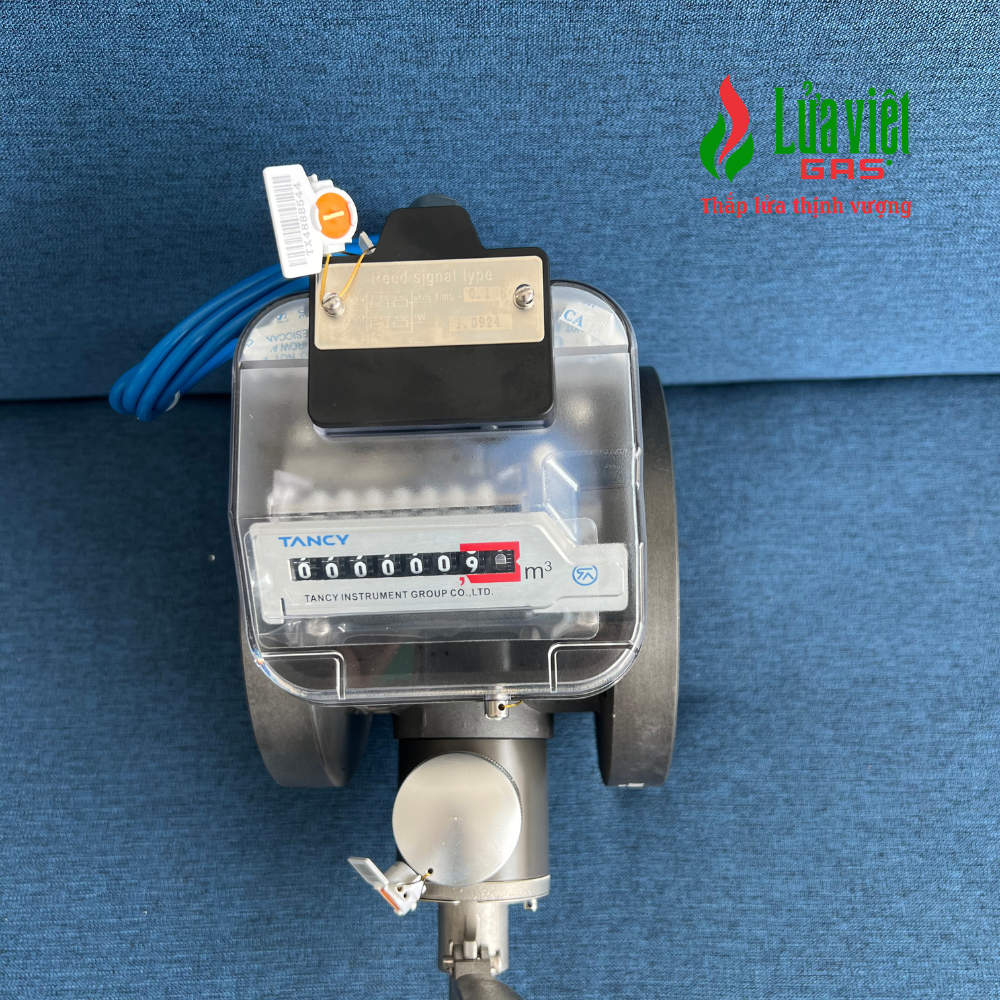

Bộ đếm: bộ đếm con lăn cơ học tám chữ số
Đầu ra xung: 1 bộ xung LF (tiếp điểm), 1 tiếp điểm chống giả mạo; tùy chọn thêm 1 bộ xung HF hoặc 2 bộ xung HF
Kết nối:
Áp suất: 1 kết nối với ren ¼” NPT
Nhiệt độ: 1 ống đo nhiệt với ren G ¼” (tùy chọn)
Ứng dụng Đồng hồ lưu lượng tuabin Tancy TBQM – G65
Tancy TBQM – G65 được ứng dụng rộng rãi trong các ngành công nghiệp và thương mại yêu cầu độ chính xác cao trong đo lường khí, bao gồm:
Đo lưu lượng khí công nghiệp: trong các nhà máy sản xuất, nhà máy hóa chất, các cơ sở sản xuất sử dụng khí làm nguyên liệu.
Hệ thống phân phối khí: tại các trạm khí và các mạng lưới phân phối khí công nghiệp.
Ứng dụng đo lường thương mại: kết hợp với các hệ thống đồng hồ đo khí quay và tua bin, cho phép theo dõi lưu lượng khí trong các hệ thống đo đếm chính xác.
Các ngành công nghiệp đòi hỏi khả năng chịu áp suất cao và khả năng vận hành ổn định trong môi trường làm việc khắc nghiệt.
Hướng dẫn lắp đặt Đồng hồ lưu lượng tuabin Tancy TBQM – G65
Để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài cho Đồng hồ lưu lượng tuabin Tancy TBQM – G65, việc lắp đặt phải tuân thủ đúng các hướng dẫn sau:
Vị trí lắp đặt: Đảm bảo lắp đặt đồng hồ ở vị trí dễ dàng tiếp cận để thuận tiện cho việc kiểm tra, bảo trì và vệ sinh.
Kết nối đường ống: Đảm bảo kết nối chắc chắn với hệ thống đường ống khí, sử dụng băng Teflon hoặc vật liệu làm kín chuyên dụng để tránh rò rỉ khí.
Hướng dòng chảy: Đảm bảo thiết bị được lắp đặt đúng hướng dòng chảy quy định để đảm bảo kết quả đo chính xác nhất.
Kiểm tra kết nối: Trước khi vận hành, cần kiểm tra kỹ các mối nối, đầu nối điện và thiết bị đo để tránh sự cố trong quá trình hoạt động.
Tránh tiếp xúc với nhiệt độ cao: Tránh đặt thiết bị gần nguồn nhiệt hoặc môi trường ẩm ướt.
Hướng dẫn bảo trì & vệ sinh định kỳ
Để duy trì độ chính xác và hiệu suất hoạt động của thiết bị, việc bảo trì định kỳ là rất quan trọng:
Kiểm tra định kỳ: Thực hiện kiểm tra và bảo trì thiết bị từ 3 đến 6 tháng một lần hoặc theo yêu cầu của nhà sản xuất.
Vệ sinh bề mặt và cảm biến: Vệ sinh thường xuyên bề mặt thiết bị, cảm biến để duy trì độ nhạy và chính xác.
Hiệu chỉnh thiết bị: Thực hiện hiệu chỉnh thiết bị khi cần thiết và thay thế các linh kiện hao mòn để đảm bảo hoạt động ổn định.
Lưu trữ lịch sử bảo trì: Lưu lại các thông tin bảo trì để theo dõi và tối ưu hóa hiệu quả sử dụng thiết bị.
Khuyến nghị chuyên gia
Chuyên gia ngành gas đánh giá cao Đồng hồ lưu lượng tuabin Tancy TBQM – G65 nhờ vào độ chính xác cao, khả năng chịu áp suất lớn và thiết kế bền bỉ. Sản phẩm này giúp tối ưu hóa quy trình đo lường khí, giảm thiểu sai số trong đo lường và nâng cao hiệu quả vận hành. Để đảm bảo hiệu suất tốt nhất, khuyến nghị khách hàng sử dụng sản phẩm chính hãng và thực hiện bảo trì định kỳ đúng quy trình kỹ thuật.

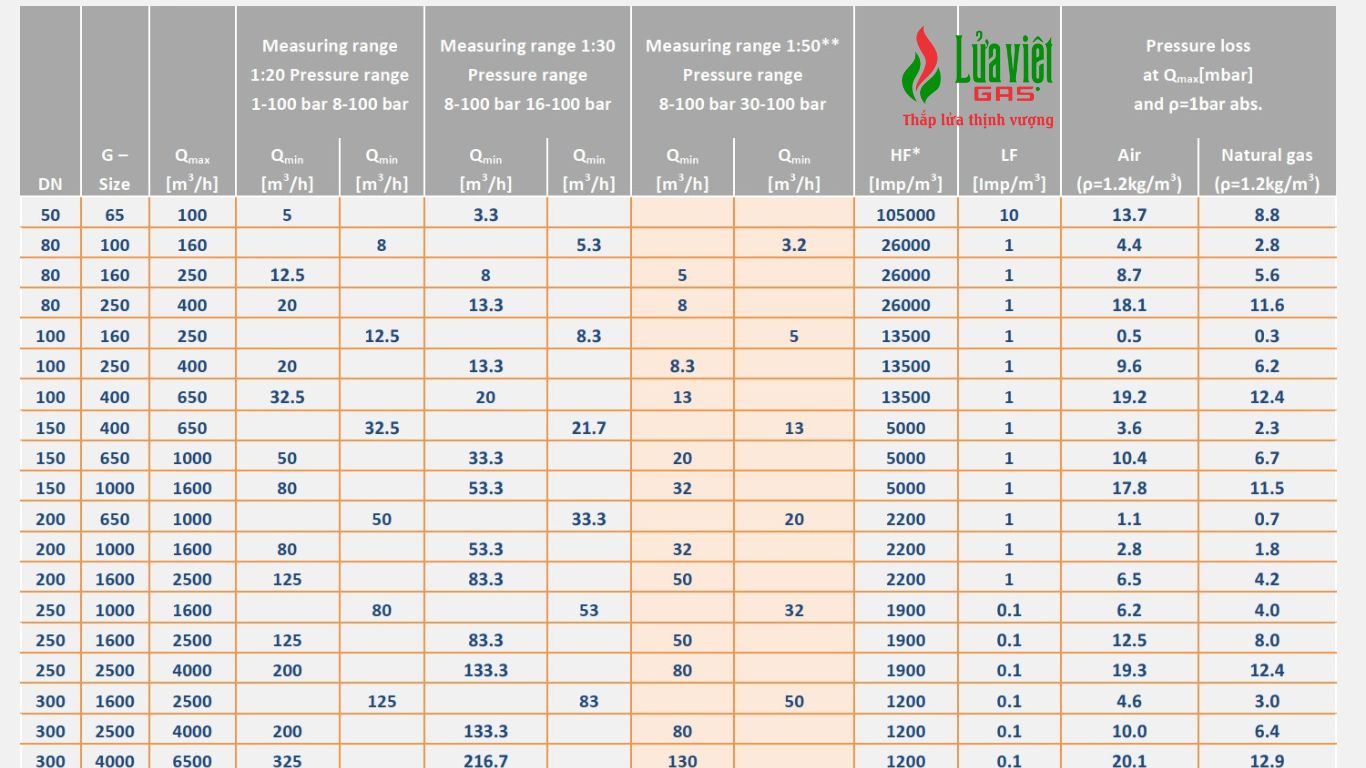

Bảng tra lưu lượng đồng hồ

Mô tả và hoạt động
Đồng hồ đo tuabin TBQM là thiết bị đo lưu lượng thể tích khí cao cấp, được chứng nhận theo tiêu chuẩn MID (2014/32/EU) và OIML cho giao dịch thương mại. Với bộ đếm cơ học 8 chữ số, thiết bị này chuyển đổi dữ liệu thông qua xung điện tử để hiệu chuẩn thể tích về điều kiện tiêu chuẩn.
Hoạt động dựa trên nguyên lý tăng tốc dòng khí qua mặt cắt hình khuyên, khiến rôto nhôm quay với tốc độ tỷ lệ thuận với lưu lượng thực tế. Hệ thống được trang bị công nghệ chống giả mạo tiên tiến với tiếp điểm Reed và cảm biến tần số cao (HF), giúp phát hiện sự cố và bảo đảm độ tin cậy cao.
Lửa Việt Gas tự hào là nhà phân phối ủy quyền chính thức của đồng hồ lưu lượng Tancy tại Việt Nam, mang đến giải pháp đo lường chính xác cho các ứng dụng công nghiệp và thương mại.
